 Tytuł: Re: Moja Tesla.
PostNapisane: 5 lut 2016, 11:44
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Obrazek
Zmienione diody (które są włączone szeregowo z tranzystorami). Moje mają 3 nóżki jak dopiero zauważyłem.
Zmienione wielkości snubberów. Poza tym bez większych zmian.



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 lut 2016, 10:54
Administrator
Avatar użytkownika
Dołączył(a): 05.04.2010
Posty: 546
Lokalizacja: Olsztyn
Pochwały: 8
Długo szukałem idealnego rozwiązania, rozmieszczenia tranzystorów w pełnym mostku by dobrze to zmontować. Według mnie, w dalszym ciągu rozmieszczenie elementów sterowania R, D jest niedopuszczalne. To ma być dwustronna płytka ?



Na Gadu-Gadu nie udzielam żadnych porad związanych z elektroniką ani chemią.
Do tego służy forum !!


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 lut 2016, 12:05
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Też długo go szukałem. Doszedłem do tego. Czemu niedopuszczalne? Prosiłbym o wskazówki, tudzież informację, niżo gotowe rozwiązanie.
Tak - płytka dwustronna.



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 lut 2016, 12:19
Dołączył(a): 28.09.2015
Posty: 203
Nie wiem czy widziałeś, ale Daniel Kramnik (ale dla IGBT, więć nie ma też diod schottky) rozwiązał to tak:
https://xellers.wordpress.com/
Obrazek Obrazek

Ale te komponenty SMD to raczej dla mnie przesada.
Poza tym, jaką funkcję mają tutaj rezystory 10k między G a S kluczy?


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 lut 2016, 12:35
****
Avatar użytkownika
Dołączył(a): 22.03.2013
Posty: 562
Pochwały: 2
IRFP460 napisał(a):
Ale te komponenty SMD to raczej dla mnie przesada.
Poza tym, jaką funkcję mają tutaj rezystory 10k między G a S kluczy?


Niby dlaczego przesada? :P

Te 10k mają służyć domykaniu bramki "na wszelki wypadek", IMHO przy sterowaniu przez GDT nie mają sensu.



Mój kanał na YouTube: https://www.youtube.com/channel/UC3wA6z ... zziwfl_q5w


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 lut 2016, 13:49
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Ustawienie podobne co do mojego, ale ja mam jeszcze diody.
Czemu ustawienie rezystorów i diód sterowania jest niedopuszczalne? Bo za daleko od kluczy?



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 8 lut 2016, 01:25
Administrator
Avatar użytkownika
Dołączył(a): 05.04.2010
Posty: 546
Lokalizacja: Olsztyn
Pochwały: 8
Tak. Kiedyś pisałem, żeby ceną odległości elementów w torze sterowania dać jak najbliżej diody. Ale tu jest już przesada. A skończyło się tak:

Obrazek Obrazek Obrazek



Na Gadu-Gadu nie udzielam żadnych porad związanych z elektroniką ani chemią.
Do tego służy forum !!


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 8 lut 2016, 17:12
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Mówisz o diodach między bramką a źródłem tranzystora? Jeżeli bym je przełożył, to i tak jedna ścieżka biegłaby przez pół płytki. Musiałbym przełożyć wszystko, ale wtedy ścieżki do gdt ciągnęłyby się po całej płytce.

Widzę, że Kolega w swoim projekcie zrobił ścieżki podświetlane :P



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 26 lut 2016, 10:06
Dołączył(a): 28.09.2015
Posty: 203
Znalazłem jakiś projekt z pełnym mostkiem tutaj:
http://www.dgkelectronics.com/storage/electronics/sstc/
Możesz podpatrzeć jak oni rozłożyli elementy:
Obrazek Obrazek
Tylko nie widzę tu diod schottky przy MOSFETach, jedynie szybkie...


I w ogóle jak u Ciebie postępy?


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 26 lut 2016, 19:15
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Efekty mają piękne - nie mogę się doczekać.
Te diody to właśnie największy mankament. Nigdzie ich nie ma :(

Lutuję płytkę zasilania. /Niestety z powodu braku funduszy (ale te pieniądze idą) idzie to mozolnie.

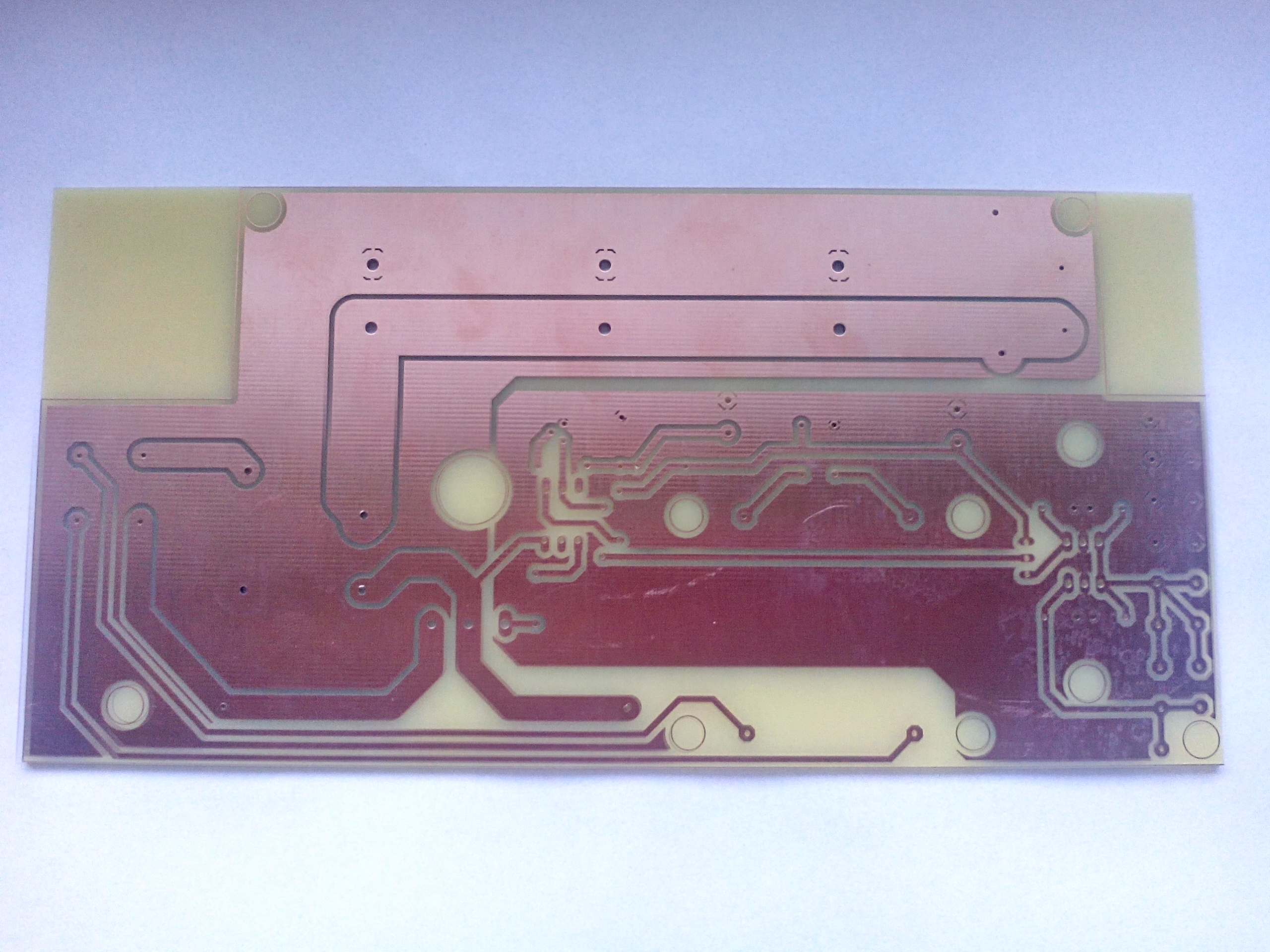

Płytka:
Obrazek
Siwe kreski to zaznaczone ołówkiem miejsca frezowania na nóżki kondensatorów.
Obrazek

Wykonana pięknie. Pobrudziłem ją ale przed rozpakowaniem była czysta i nieporysowana :P
75 pln (z przesyłką priorytet polecony za pobraniem) to trochę sporo, więc poszukam na przyszłość czegoś tańszego. Zamawiane tu:
http://prototypy.com/t/1,Strona_glowna

Polutowałem to co miałem. Płytkę dotnę na końcu:
Obrazek



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 22 mar 2016, 20:58
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Witajcie.
Proszę o sprawdzenie schematu przerywacza.
Obrazek
Obok anteny znajduje się pola lutownicze na przełącznik [interrupter/CW mode]. Po bokach TL494 pola na potencjometry wraz z oznaczeniem wartości. Budowane na max 1200Hz.
Po lewej przełącznik [Sygnał prostokątny/muzyka].

Rysuję w Eaglu. Kopia na elektroda.pl



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 25 mar 2016, 15:15
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Zmieniłem tok myślenia:

Narysowałem.
Obrazek


I PCB
Obrazek



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 25 mar 2016, 16:00
Dołączył(a): 28.09.2015
Posty: 203
Sam rysowałeś ten wzór PCB? Wygląda o wiele lepiej niż te pierwsze wzory co wrzucałeś jeszcze w swoim temacie na Elektroda.pl.


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 25 mar 2016, 23:27
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Tak. Jak się okazało ktoś dobrze przemyślał układ nóżek TL494. Praktyka czyni mistrza.

Czemu się tak długi nie pokazywałeś? Na elektrodzie nie było cię od miesiąca :P



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 kwi 2016, 04:44
Dołączył(a): 28.09.2015
Posty: 203
wesolyyyy napisał(a):
Czemu się tak długi nie pokazywałeś? Na elektrodzie nie było cię od miesiąca :P

Ostatnio mam tak dużo zajęć, że nie mam nawet czasu na bezczynne przeglądanie forum. Ale to oczywiście nie oznacza, że zarzuciłem pracę nad swoimi SSTC.

Jak postępy?

Znalazłem w sieci kolejny ciekawie wykonany pełny mostek. Są tam nawet jakieś większe elementy SMD. Nie jestem pewien, jak on wlutował tam te niebieskie kondensatory, oraz czy nie brakuje tu diod schottky na drenach, ale spójrz, może Cię zainspiruje:
http://lulabs.net/tesla/sstc2/
lulabs napisał(a):
The primary is driven by a full bridge of four FCA36N60NF MOSFETs from Fairchild Semiconductor. Driving those are two 1:1:1 gate drive transformers, each fed from a push-pull pair of UCC3732{1,2} 9A gate drivers from Texas Instruments. Each relatively fragile MOSFET is protected by a series reverse blocking diode, an anti-parallel bypass diode, and a 15V transient suppressor between gate and drain.

Obrazek
The board before the MOSFETs and reverse blocking diodes are attached. The surface mount diodes near the FET holes are the gate TVS and the reverse bypass diode. This board definitely lived up to its warning of flying FET casings...
Obrazek

The completed driver circuit. The board is held up by the two aluminum blocks that the MOSFETs sit on, which are screwed to a gargantuan heatsink.



A co do schematu przerywacza - chyba najlepiej będzie jak złożysz go na płytce stykowej i sprawdzisz sam co się pojawia na wyjściu. Przy tej częstotliwości nawet "zabawkowy" oscyloskop da radę, a nawet "soundcard oscillscope"..


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 kwi 2016, 20:46
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Największy mankament, to zastosowanie 1 trafa GDT. Zrobię na dwóch - dużo więcej możliwości.



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 kwi 2016, 21:00
Dołączył(a): 28.09.2015
Posty: 203
wesolyyyy napisał(a):
Największy mankament, to zastosowanie 1 trafa GDT. Zrobię na dwóch - dużo więcej możliwości.


W czym Twoim zdaniem lepsze jest zastosowanie dwóch traf od jednego?


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 7 kwi 2016, 21:07
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
W możliwościach ustawienia elementów sterujących tranzystorami. Teraz albo ścieżki prądowe, albo sterujące są długie. A tak - trafo na jedna parę, trafo na drugą i pięknie pasuje.



#Kraniec_Internetów na Elektroda.pl


Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 22 sie 2016, 19:47
Avatar użytkownika
Dołączył(a): 19.12.2015
Posty: 47
Still working...
Po raz kolejny projekt PCB mostka.
Obrazek Obrazek Obrazek Obrazek

Nie podobają mi się polygony w warstwie TOP, ale nie mam pomysłu...
W załączniku pliki eagla.

Mostek.zip [80.09 KiB]
Pobrane 166 razy




#Kraniec_Internetów na Elektroda.pl
Góra



 Tytuł: Re: Moja Tesla.
PostNapisane: 23 sie 2016, 07:47
Administrator
Avatar użytkownika
Dołączył(a): 05.04.2010
Posty: 546
Lokalizacja: Olsztyn
Pochwały: 8
Nie podłączyłeś DZ1-2 :D Znaczy, tam chyba miała być przelotka. Lewy górny tranzystor. Kiedy wykonasz pcb ? :)



Na Gadu-Gadu nie udzielam żadnych porad związanych z elektroniką ani chemią.
Do tego służy forum !!


Góra
